उत्पाद विवरण:
|
प्रयोग: | DIY के लिए | विनिमय: | ब्रश |
---|---|---|---|
गति (आरपीएम): | 6-1600rpm | टाइप: | एनकोडर के साथ डीसी गियर मोटर |
क्षमता: | आईई 1 | निर्माण: | स्थायी चुंबक |
सामग्री: | स्टेनलेस स्टील | वोल्टेज: | 12वी/24वी |
हाई लाइट: | 37 मिमी उच्च टोक़ गियर मोटर,सनकी दस्ता उच्च टोक़ गियर मोटर,रोश स्मॉल डीसी गियर मोटर्स |

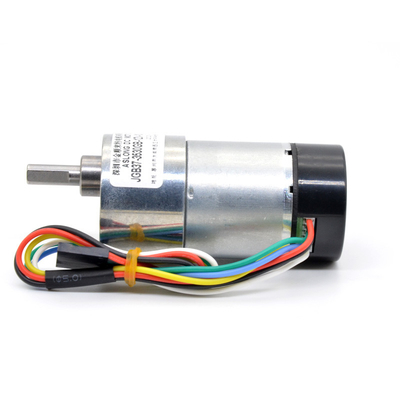

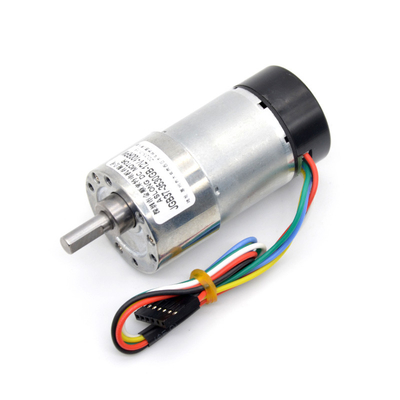

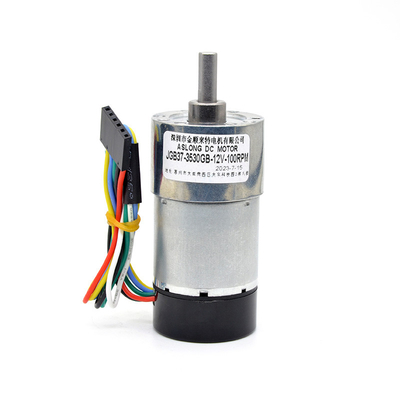

एनकोडर के साथ 37 मिमी 12 वी 24 वी 1600 आरपीएम उच्च टोक़ डीसी गियर मोटर
37 मिमी व्यास सभी धातु गियर बॉक्स 12 वी 24 वी डीसी गियर मोटर एन्कोडर के साथ 7 आरपीएम से 1600 आरपीएम गियरमोटर मोटो हाई टॉर्क सनकी दस्ता
मोटर का परिचय
1. मोटर का नाम: डीसी गियर मोटर 12V 24V एनकोडर और सुरक्षात्मक कवर के साथ
2. रेटेड वोल्टेज में डीसी 12 वी और डीसी 24 वी है
3. डीसी 12 वी;आप कोई लोड गति नहीं चुन सकते हैं:
6rpm/10rpm/18.5rpm/30rpm/38rpm/56rpm/89rpm/167rpm/267rpm/500rpm/800rpm
0.32 से 41 KG.CM के बीच रेटेड टॉर्क;स्टाल टॉर्क: 1.16-50KG.CM के बीच, यह अनुशंसा की जाती है कि आपका प्रोजेक्ट लोड रेटेड टॉर्क से अधिक न हो;DC 12V में नो लोड स्पीड का चयन करें, संबंधित रेटेड टॉर्क और स्टॉल टॉर्क होगा, कृपया नीचे दी गई पैरामीटर तालिका देखें।
4. डीसी 24 वी;आप कोई लोड गति नहीं चुन सकते हैं:
12rpm/20rpm/37rpm/60rpm/76rpm/111rpm/178rpm/333rpm/533rpm/1000rpm/1600rpm
0.4 से 50 KG.CM के बीच रेटेड टॉर्क;स्टाल टॉर्क: 1.7-60KG.CM के बीच, यह अनुशंसा की जाती है कि आपका प्रोजेक्ट लोड रेटेड टॉर्क से अधिक न हो;DC 24V में नो लोड स्पीड का चयन करें, संबंधित रेटेड टॉर्क और स्टॉल टॉर्क होगा, कृपया नीचे दी गई पैरामीटर तालिका देखें।
5. मोटर के घूर्णन की दिशा: सीडब्ल्यू या सीसीडब्ल्यू, समर्थन उलट;
सकारात्मक और नकारात्मक इलेक्ट्रोड कनेक्ट होने के तरीके को बदलकर मोटर के दक्षिणावर्त या वामावर्त घुमाव को नियंत्रित करें

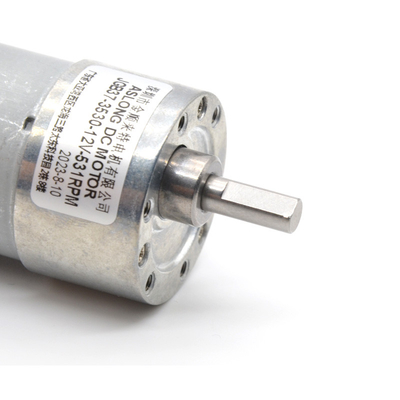

6. मोटर का शाफ्ट आकार: डी प्रकार, कृपया मोटर के सभी आयामों के लिए नीचे दिए गए आकार चार्ट को देखें।
7. गियर सामग्री: धातु के गियर मोटर को लंबे समय तक चलते हैं
8. गति नियंत्रक का उपयोग करके मोटर की गति को समायोजित किया जा सकता है।
9. काम करते समय मोटर में मानक शोर होता है।यदि आपकी परियोजना में मोटर के कार्यशील शोर के लिए आवश्यकताएं हैं, तो कृपया खरीदने से पहले हमसे परामर्श करें।हम आपको कुछ सुझाव देंगे।शुक्रिया।
जब मोटर को उलट दिया जाता है, तो मोटर की कार्यशील ध्वनि आगे के घूमने से अधिक होगी, जो सामान्य है।
10. यह मोटर विभिन्न प्रकार के सूक्ष्म स्वचालन उपकरणों के लिए उपयुक्त है।जब तक आप पुष्टि करते हैं कि आपकी पसंद का मोटर वोल्टेज और टॉर्क खरीद से पहले आपके प्रोजेक्ट के वोल्टेज और लोड के लिए उपयुक्त है, इस मोटर के उपयोग के दायरे की कोई सीमा नहीं है।
उदाहरण के लिए, टॉय कार;बिजली के पर्दे;बिलबोर्ड मोटर्स;घरेलू उपकरण आदि।

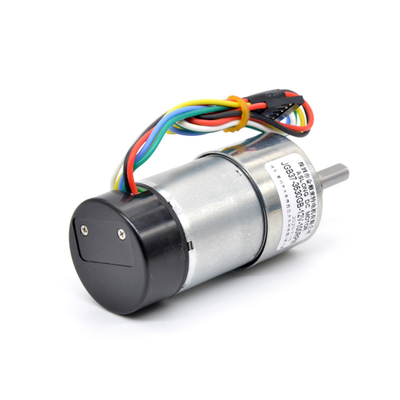

एनकोडर परिचय
1. उत्कृष्ट विशेषताएं: यह मोटर विटएन एन्कोडर;मोटर में गति मापने का कार्य होता है;
2. एन्कोडर में उच्च प्रदर्शन होता है और यह दो-चैनल और तीन-चैनल वृद्धिशील चुंबकीय एन्कोडर होता है।यह कठोर वातावरण के अनुकूल हो सकता है।प्रत्येक चुंबकीय एनकोडर में मोटर का पता लगाने के लिए एक चुंबकीय ग्रिड और चुंबकीय संवेदनशीलता होती है।आउटपुट के दो चैनलों का चतुर्भुज चरण कोण 90 डिग्री सेल्सियस वर्ग तरंग है, मोटर में दो सिग्नल लाइनें हैं, मोटर एक मोड़ घुमाती है, प्रत्येक आउटपुट 16 वर्ग तरंगें
निम्नलिखित एन्कोडर कनेक्शन का एक योजनाबद्ध आरेख है;सर्किट आउटपुट;स्क्वायर वेव आउटपुट
तारों की विधि
लाल रेखा: डीसी बिजली की आपूर्ति मोटर से जुड़ा सकारात्मक ध्रुव
काला तार: डीसी बिजली की आपूर्ति मोटर से जुड़ा नकारात्मक ध्रुव
ग्रीन लाइन : सेंसर ग्राउंड
ब्लू लाइन: सेंसर बिजली की आपूर्ति
पीला तार: सिग्नल ए आउटपुट पॉइंट
सफेद रेखा: सिग्नल बी आउटपुट बिंदु
संरचनाएं:
1. सभी धातु गियर का प्रयोग करें
2. सुपर उच्च चालकता और उच्च तापमान प्रतिरोध के साथ शुद्ध तांबे का तार
3. मोटर में एक एन्कोडर होता है, आप क्रांतियों की संख्या को माप सकते हैं
4. उच्च गुणवत्ता वाले गियर का उपयोग करके, गियर गर्मी का इलाज करते हैं और अधिक पहनने के लिए प्रतिरोधी होते हैं, जिससे मोटर लंबे समय तक चलती है।
5. इस कड़ी के मोटर में कोई सुरक्षा कवच नहीं होता है।यदि आपको सुरक्षा कवर वाली मोटर की आवश्यकता है, तो कृपया खरीदने से पहले हमसे संपर्क करें।
मोटर पैरामीटर तालिका:
आपका प्रोजेक्ट लोड मोटर के रेटेड टॉर्क से अधिक नहीं होना चाहिए, अन्यथा मोटर का जीवन कम हो जाएगा
नीचे दी गई तालिका में पैरामीटर मोटर कनेक्शन रेटेड वोल्टेज 12v / 24v . के लिए पैरामीटर हैं
यदि मोटर गैर-रेटेड वोल्टेज इनपुट से जुड़ा है, तो मोटर के सभी पैरामीटर बदल जाएंगे।
JGB37-3530 दर वोल्ट DC12V | |||||||||||
न्यूनन का अनुपात | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
नो लोड करंट (एमए) | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 |
नो लोड आरपीएम | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
लोड टॉर्क (किलो, सेमी) | 0.3 | 0.38 | 0.7 | 1.14 | 2.1 | 3.4 | 5 | 6.3 | 10 | 19 | 30 |
लोड आरपीएम | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
लोड करंट (एमए) | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 |
अधिकतम टोक़ (किलोग्राम सेमी) | 1 | 1.S2 | 2.8 | 4.5 | 8.4 | 13 | 20 | 25 | अधिकतम 40KG | ||
गियर बॉक्स की लंबाई (आरआरएम) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
JGB37-3530 दर वोल्ट DC24V | |||||||||||
न्यूनन का अनुपात | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
नो लोड करंट (एमए) | <एस0 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <एस0 |
नो लोड आरपीएम | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
लोड टॉर्क (किलो, सेमी) | 0.2 | 0.29 | 0.54 | 1.1 | 1.6 | 2.61 | 3.7 | 4.8 | 7.8 | 14 | 23 |
लोड आरपीएम | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5.6 |
लोड करंट (एमए) | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 |
अधिकतम टोक़ (किलोग्राम सेमी) | 1 | 1.16 | 2.1 | 4.4 | 6.4 | 10 | 14.8 | 19 | अधिकतम 31KG | ||
गियरबॉक्स लंबाई (मिमी) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
आप एनकोडर के साथ JGB37-3530 मोटर खरीद सकते हैं | |
यदि आप अलग मोटर रखना चाहते हैं, तो आप केवल मोटर JGB37-3530 चुन सकते हैं। | |
हम मोटर 3530C . भी प्रदान करते हैं |
