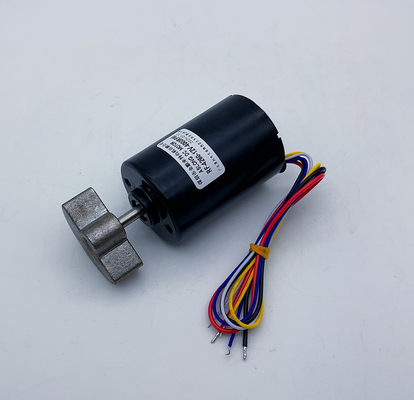

ASLONG RF-4260 ब्रशलेस डीसी वाइब्रेटिंग मोटर – हाई टॉर्क, हाई वाइब्रेशन, इंटरनल ड्राइव – 12V / 4000RPM

उत्पाद अवलोकन

ASLONG RF-4260 एक उच्च-प्रदर्शन वाला माइक्रो ब्रशलेस डीसी वाइब्रेटिंग मोटर है जिसे शक्तिशाली कंपन प्रतिक्रिया, कॉम्पैक्ट आकार और असाधारण स्थायित्व की मांग वाले अनुप्रयोगों के लिए इंजीनियर किया गया है। 4000 RPM पर 4000 RPM की नो-लोड स्पीड के साथ संचालित, यह मोटर सरलीकृत सिस्टम एकीकरण के लिए एक एकीकृत आंतरिक ड्राइव सर्किट के साथ मजबूत टॉर्क आउटपुट को जोड़ती है।0.15 Aपैरामीटर

मान

RF-4260 अपने अनुकूलित इलेक्ट्रोमैग्नेटिक डिज़ाइन और उच्च-प्रदर्शन वाले मैग्नेटिक रोटर कंस्ट्रक्शन के माध्यम से पर्याप्त टॉर्क प्रदान करता है। 12V पर 1330 g.cm की स्टॉल टॉर्क रेटिंग के साथ, यह मोटर लोड के तहत भी मजबूत स्टार्टिंग टॉर्क और लगातार कंपन तीव्रता प्रदान करती है। उच्च-गुणवत्ता वाले मैग्नेट और प्रिसिजन-बैलेंस्ड रोटर असेंबली का संयोजन हैप्टिक फीडबैक अनुप्रयोगों के लिए अधिकतम कंपन आयाम सुनिश्चित करता है।

आसान एकीकरण के लिए बिल्ट-इन इंटरनल ड्राइवर

बाहरी ड्राइव सर्किट्री की आवश्यकता वाले पारंपरिक मोटरों के विपरीत, RF-4260 में एक एकीकृत ब्रशलेस ड्राइवर आईसी है जो इंस्टॉलेशन को सरल बनाता है और समग्र सिस्टम जटिलता को कम करता है। यह इंटेलिजेंट ऑन-बोर्ड कंट्रोल प्रदान करता है:एनालॉग वोल्टेज (0-5V) के माध्यम से स्पीड कंट्रोल – सटीक कंपन तीव्रता नियंत्रण के लिए आनुपातिक गति समायोजनफॉरवर्ड/रिवर्स डायरेक्शन कंट्रोल – विविध अनुप्रयोग आवश्यकताओं के लिए लचीले ऑपरेशन मोडFG सिग्नल आउटपुट

– बाहरी गति निगरानी के लिए हॉल-आधारित गति फीडबैक (प्रति क्रांति 6 स्क्वायर वेव पल्स)

लंबे सर्विस लाइफ के लिए ब्रशलेस टेक्नोलॉजीRF-4260 इलेक्ट्रॉनिक कम्यूटेशन का उपयोग करता है जिसमें बिल्ट-इन हॉल सेंसर होते हैं, जो पारंपरिक ब्रश्ड मोटरों में आम यांत्रिक ब्रश घिसाव और ऑक्सीकरण की समस्याओं को समाप्त करता है। यह डिज़ाइन लगातार-ड्यूटी अनुप्रयोगों में काफी लंबा परिचालन जीवन और उच्च विश्वसनीयता प्रदान करता है। उन्नत सुरक्षा सुविधाओं में ओवरहीटिंग के खिलाफ स्वचालित PWM स्टार्टअप पूर्ण टॉर्क डिलीवरी के लिए और थर्मल शटडाउन (TSD) सुरक्षा शामिल है।कॉम्पैक्ट फॉर्म फैक्टर में उच्च वाइब्रेशन आउटपुटप्रिसिजन कंपोनेंट्स के साथ मिलकर उच्च-प्रदर्शन वाले मैग्नेटिक रोटर के साथ इंजीनियर किया गया, RF-4260 समान आकार के पारंपरिक मोटरों की तुलना में अधिक कंपन द्रव्यमान और क्षण प्राप्त करता है। परिणाम मजबूत, अधिक प्रतिक्रियाशील कंपन फीडबैक है जो पहनने योग्य उपकरणों और पोर्टेबल इलेक्ट्रॉनिक्स के लिए आदर्श है जहां जगह सीमित है लेकिन टैक्टाइल प्रतिक्रिया महत्वपूर्ण है।

• कम शोर और स्मूथ परफॉरमेंसब्रशलेस डिज़ाइन न्यूनतम ध्वनिक शोर और यांत्रिक कंपन हस्तक्षेप के साथ शांत, स्मूथ ऑपरेशन प्रदान करता है – उपभोक्ता इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों और प्रिसिजन इंस्ट्रूमेंट्स के लिए आवश्यक।

• वायरिंग विधि:[लाल] पॉजिटिव पावर सप्लाई के लिए, पॉजिटिव और नेगेटिव गलत नहीं हो सकते;

• [काला] पावर सप्लाई नेगेटिव है, पॉजिटिव और नेगेटिव गलत नहीं हो सकते;[सफेद लाइन] रिवर्सिंग कंट्रोल लाइन, डिस्कनेक्ट होने पर, एक स्टीयरिंग मोटर,

काली लाइन के साथ मिलकर नेगेटिव, मोटर कम्यूटेशन;

[नीली लाइन] PWM स्पीड कॉर्ड्स, 0 ~ 5V PWM कन्वर्टर3650 ब्रशलेस मोटर [पीलाविशिष्ट अनुप्रयोग

पहनने योग्य उपकरणों (स्मार्टवॉच, फिटनेस बैंड) में हैप्टिक फीडबैक सिस्टम

चिकित्सा उपकरण जिन्हें शांत, विश्वसनीय कंपन की आवश्यकता होती हैस्मार्ट होम उपकरण और IoT डिवाइस

पोर्टेबल इलेक्ट्रॉनिक्स

और हैंडहेल्ड डिवाइस
